CTS-T系列微機控制材料扭轉試驗機
一、產品概述：
CTS-T系列微機控制扭轉試驗機適用于金屬材料、非金屬材料、復合材料以及構件的扭轉性能測試試驗。
可根據國家標準《GB/T10128-2007金屬室溫扭轉試驗方法》進行試驗和提供數據。主要適用于計量質檢；汽車、傳動機械、螺栓緊固件、冶金鋼鐵、機械制、民用航空、高等院校、科研實驗所、建材陶瓷其它行業的力學實驗室。
二、適用標準：
JB/T9370—2015《扭轉試驗機技術條件》
GB10128—2010《金屬材料 室溫扭轉試驗方法》
JJG269-2006《扭轉試驗機檢定規程》
用戶也可以提供相關的技術標準，按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。
三、主機介紹：

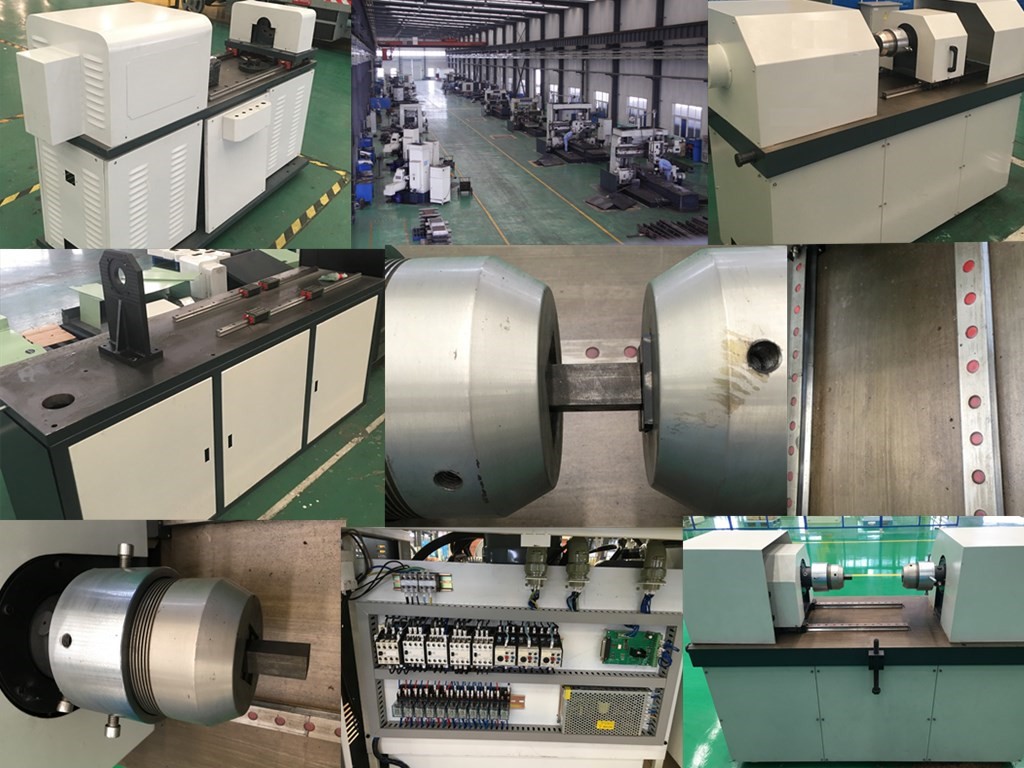

1、主機：采用臥式結構，由傳動部分、夾頭座、機身、控制器、計算機及其軟件等組成，電機和減速器帶動夾具旋轉，是對試樣進行扭轉試驗；夾頭座和高精度雙向扭矩傳感器固定在一起，可以沿導軌左右移動；主體結構采用框架結構，以保證整機的剛性和同軸度、使用壽命等。試樣的安裝、拆卸方便、快捷。
2、導軌：夾頭的活動端采用精密直線導軌，直線導軌承受扭矩，并能調整操作空間，扭轉過程中移動端夾具可以沿導軌自由移動，具有高剛性高精度；
3、傳動系統：采用擺線針輪減速器傳動，保證傳動的均勻、穩定及傳動精度，橫向空間范圍內任意手動調節。
4、FTS7.0精密測試系統：
1) 自動清零：主控計算機接到試驗開始指令，測量系統便自動清零；
2) 測試過程：試驗過程及測量、顯示、分析等均由微機完成
3) 試驗軟件：中文Windows 10用戶界面，菜單提示、鼠標選擇操作簡單方便。
4) 顯示方式：數據和曲線隨試驗過程動態顯示；
5) 結果再現：試驗結果可任意存取，可對數據曲線再分析；
6) 曲線遍歷：試驗完成后,可用鼠標找出試驗曲線逐點的力值和變形數據，求取各種材料的試驗參數方便實用；
7) 結果對比：多個試樣特性曲線可用不同顏色迭加、再現、局部放大,實現一組試樣的分析比較；
8) 批量試驗：對參數相同的試樣,一次設定后可順次完成一批試樣的試驗；
9) 試驗報告：試驗數據自動處理和顯示，并打印出實驗日期、編號、材質、扭轉等符合國家標準的實驗報告，可按用戶要求的格式對試驗報告進行編程和打印；
10) 過載保護：具有過載保護功能：超最大負荷3-10％時自動停機，電子、機械兩級保護，有效防止過載對傳感器的傷害；
11) 自動診斷：系統具有自動診斷功能，定時對測量系統、驅動系統進行過壓、過流、超溫等檢查，出現異常情況，即自動停機，實施保護；
12) 自動存盤：試驗數據和測試條件自動存盤，杜絕因突然斷電或忘記存盤引起的數據丟失；
13) 可在實驗機的操作面板上進行實驗所許的各種操作，也可在連機的計算機進行相應的操作；
14) 具有扭轉力值和扭轉角自動跟蹤測量和加荷速度指示及峰值保持等功能。
15) 獨立的FTS7.0數字式數據采集處理系統，也可采用計算機控制、采集、分析和處理試驗數據。試驗數據和曲線隨試驗過程動態顯示。測量控制系統全數字測量控制器采用目前最先進的技術。基于FPGA（高密度現場可編程門陣列）的DSP（數字信號處理）技術。其特點是高速處理能力，超低噪聲，高抗干擾，高采樣頻率，自由移動工作臺，可適用各種不同長度的試樣；
16) 預裝Windows10操作系統下FTS7.0扭轉試驗機軟件包，可根據國家標準或用戶提供的標準進行試驗，同時也滿足ASTM、DIN、JIS、ISO、EN等標準。
17) 控制模式采用智能專家設置系統，用戶可以根據自己的實際要求編制試驗過程控制方式，自動完成試驗。
18) 試驗數據采用數據庫管理方式，便于查詢和維護。
5、安全保護系統：過載保護、過電流、過電壓、欠壓、超速、異常等多種保護。
四、技術參數：
技術名稱
技術參數
產品型號
CTS-T500
CTS-T1000
CTS-T2000
CTS-T5000
試驗機級別
0.5級
最大扭矩（N.m）
500
1000
2000
5000
扭矩測量范圍
最大扭矩的1-100%FS
扭矩測量精度
示值相對誤差≤±0.5%
最大扭角范圍
0～365000°
扭角顯示精度
≤±0.2°
主動夾頭轉速
0.1-1000°
扭轉方向
正、反雙向
有效試驗空間（mm）
500
技術名稱
技術參數
產品型號
CTS-T10000
CTS-T20000
CTS-T50000
CTS-T100000
試驗機級別
0.5級
最大扭矩（N.m）
10000
20000
50000
100000
扭矩測量范圍
最大扭矩的2-100%FS
扭矩測量精度
示值相對誤差≤±1%
最大扭角范圍
0～±3600°（±3600°范圍內任意設置）
扭角顯示精度
≤±0.2°
主動夾頭轉速
0-90°
扭轉方向
正、反雙向
有效試驗空間（mm）
600（可根據試驗要求定制）
