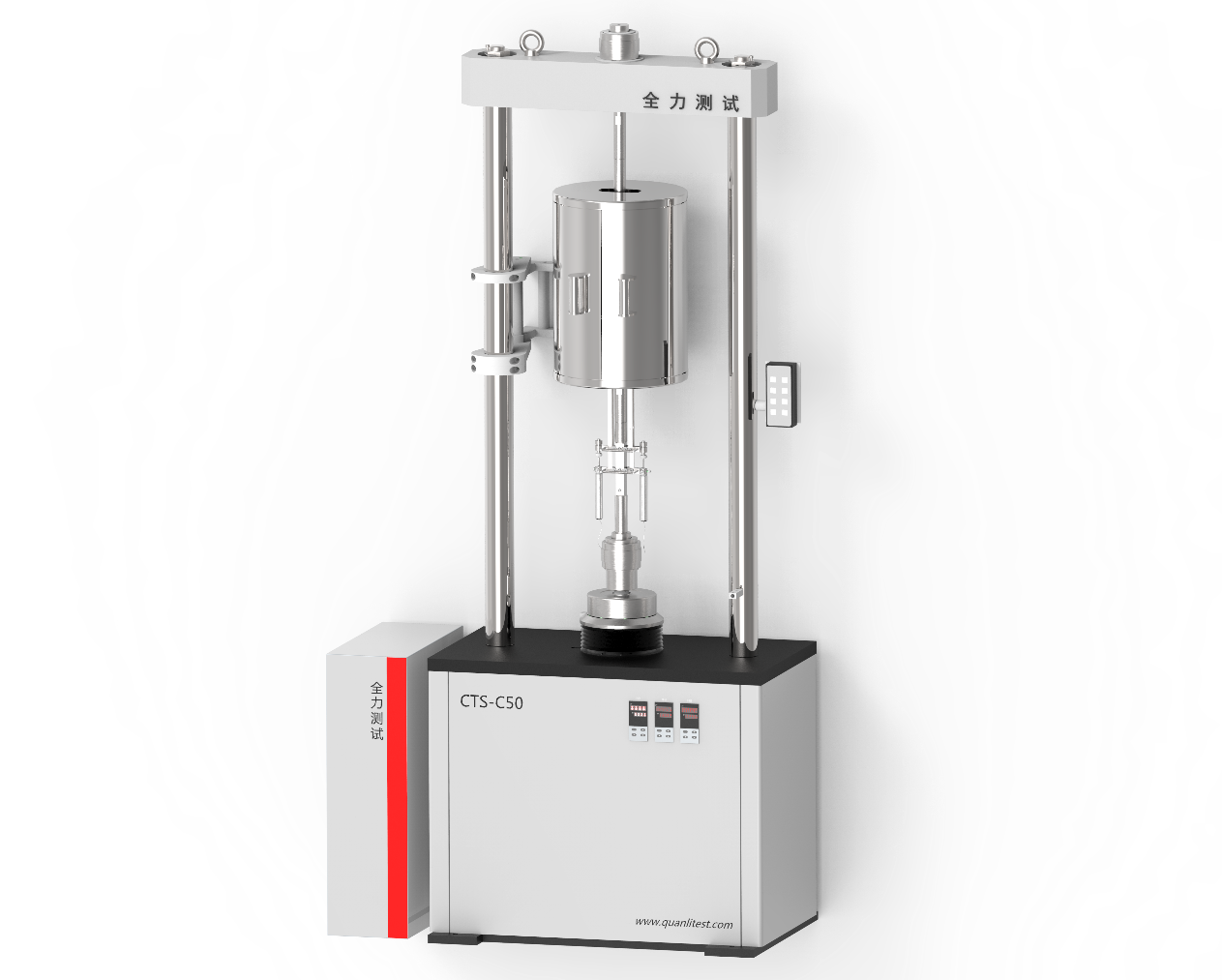

CTS-C系列電子式蠕變試驗機
一、產品概述：
CTS-C系列蠕變試驗機屬于全電子式蠕變持久試驗機，主要由主機、高溫爐及溫控系統測量控制系統、計算機系統等部分組成。其中計算機系統可對多臺試驗機進行監控。可對金屬非金屬材料在一定的溫度環境下進行拉伸、蠕變、持久、應力松弛試驗，還可做低周疲勞、蠕變疲勞試驗。主要用于計量質檢、航空航天、冶金鋼鐵、高等院校以及科研實驗所等行業部門。
二、產品制造和檢驗標準：
1、JB/T9373-2014 《拉力蠕變試驗機技術條件》
2、JJG276-2009《高溫蠕變、持久強度試驗機》
3、GB2611-2007 《試驗機通用技術要求》
4、GB/T16825.2-2018 《拉力蠕變試驗機施加力的檢驗》
適用試驗方法標準:
1、GB/T2039-2012 《金屬材料 單軸拉伸蠕變試驗方法》
2、HB5195-96 《金屬高溫拉伸試驗方法》
3、HB5150-1996《金屬高溫拉伸持久試驗方法》
4、HB5151-1996《金屬高溫拉伸蠕變試驗方法》
三、技術參數：
項目
技術名稱
技術指標
主機參數
試驗機精度
0.5級
最大試驗力
50kN/100kN
有效測量范圍
0.4%—100%Fs
試驗力準確度
示值誤差≤±0.5％
試驗力控制波動度
≤±0.5％
上下夾頭同軸度
≤8%
試樣規格
符合GB/T2039、HB5151、MSRR9968、ASTM E139規定或用戶要求定制
加荷精度
示值誤差≤±0.5％
下拉桿行程
120mm
下拉桿移動速度
0.01-100mm/min（無級變速）
伺服電機功率
400W
電源電壓
220V 50Hz
高溫爐
工作溫度范圍
200℃—1200℃
有效均熱區長度
200mm
爐絲直徑
Φ5mm
爐管及電爐尺寸
爐管φ110（內徑）×420（長）mm
加熱方式
三段獨立加熱
外部尺寸
外徑φ320mm，長度500mm （約）
試驗溫度（℃）
溫度偏差
溫度梯度
200～600
±2
2
600～900
±3
3
＞900
±4
4
引伸計
引伸測量裝置
引出爐外，光柵尺測量
光柵尺
變形測量范圍
0～10mm
變形測量誤差
≤0.002mm
變形測量分辨力
0.001mm
總功率
工作電壓
380V
伺服電機功率
0.4 kW
測控系統功率
0.05 kW
計算機控制系統功率
0.4 kW
高溫系統功率
4.5 kW
